Maran – Sistema permamente orizzontale con rotaia e carrellino scorrevole in lega leggera EN-795-D

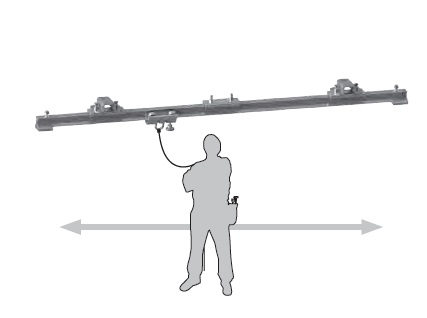

Il sistema d’ancoraggio MARAN è un sistema d’ancoraggio per un massimo di due persone conforme alla norma EN 795-2012 e TS/16415 classe D che deve essere installato orizzontalmente – inclinazione massima 5°

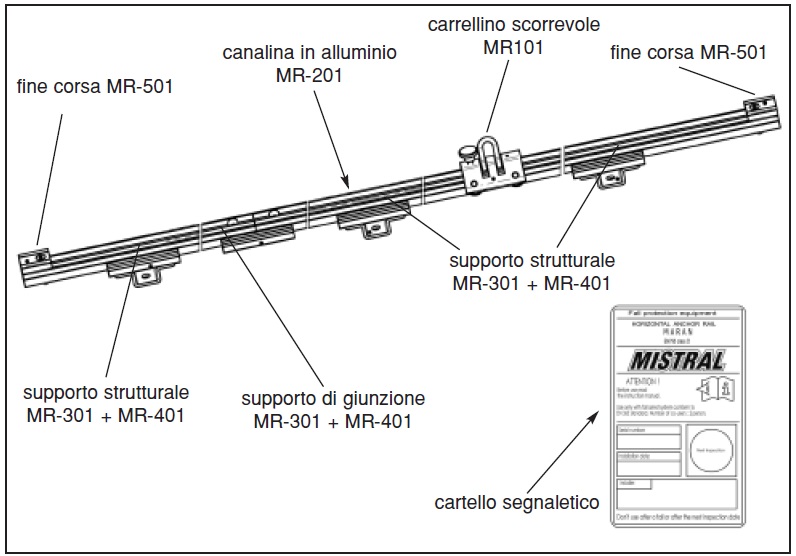

Il sistema MARAN è costituito da una canalina in alluminio (MR-201), disponibile in lunghezze
di 1-2-3 metri, fissata alla struttura portante tramite adeguati supporti (MR-301 / MR- 401
/ MR-402 / MR-403) e su cui scorre un carrellino inox dotato di 4 ruote in polyammide (MR-
101) che costituisce il punto d’ancoraggio mobile cui andranno fissati, tramite connettori conformi
a EN 362, i dispostivi anticaduta (conformi ad EN 363) che a loro volta andranno collegati all’imbracatura conforme ad EN 361 di cui sarà dotato l’operatore.
Al termine di ogni sistema MARAN® dovrà essere posizionato un fine corsa (MR-501).
Per sistema si intende tutto quanto compreso tra i due fine corsa MR-501.
Più sistemi separati possono essere installati uno di seguito all’altro purchè non vi sia continuità
nelle canaline.
Numero massimo di operatori per ogni singolo sistema: 2 persone.
Scarica le istruzioni per l’installazione.
Kit completo di tutti gli elementi per sistema orizzontale permanente Maran
![]() |

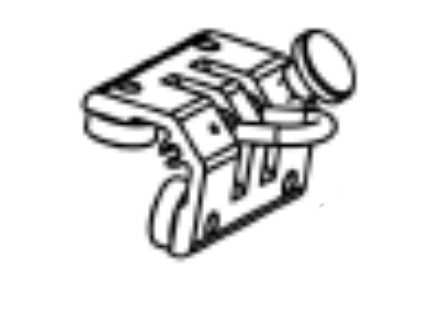

MR-101 – carrellino scorrevole – inox – 4 rotelline di scorrimento |
![]() |
MR-201-100 – alluminio – rotaia portante spezzone da 1 m MR-201-200 spezzone da 2 m MR-201-300 spezzone da 3 m |
![]() |
MR-301 – alluminio – supporto strutturale e di giunzione |
![]() |
MR-302 – piastra di rinforzo |
![]() |
MR-401 – acciaio inox – piastra d’ancoraggio per supporto MR-301 |
![]() |
MR-402 – acciaio inox – piastra d’ancoraggio maggiorata per supporto MR-301 |
![]() |
MR-403 – acciaio inox – piastra d’ancoraggio a croce per supporto |
![]() |
MR-404 – acciaio zincato – ancoraggio per tubi |
![]() |
MR-501 – fine corsa per rotaia |
![]() |
MR-601 – perno di giunzione tra due spezzoni di rotaia |
![]() |
MR-710 – acciaio inox A2-70 – bullone di fissaggio misura M8 x 60 mm |
![]() |
MR-720 – acciaio inox A2-70 bullone di fissaggio corto M8 x 30 mm |
![]() |
MR-730 – acciaio inox – bullone di fissaggio lungo M8 x 70 mm |
![]() |
MR-801 – etichetta segnaletica su PVC |
Nota 1:
non vengono forniti da Mistral i mezzi di fissaggio
alla struttura (tasselli/bulloni/ barre
filettate) che devono essere scelti dal progettista/
installatore in funzione del tipo di struttura
su cui verrà fissato il sistema d’ancoraggio
MARAN
Nota 2:
la struttura di fissaggio deve essere verificata
dal progettista/installatore tramite calcolo
effettuato da professionista abilitato e/o tramite
prova di carico statico
Nota 3:
il sistema MARAN deve essere installato in
modo che la canalina MR-201 sia essenzialmente
orizzontale (inclinazione massima 5°)
