Ancoraggio sottocoppo AT-100

Ancoraggio EN-795-A2 da fissare su tetti in pendenza

Materiale: acciaio S-275 JR zincato a caldo
Protezione contro la corrosione: tutte le parti metalliche dei dispositivi di ancoraggio sono conformi al 4.4 della EN-362: 1992 relativo alla protezione contro la corrosione

Classe A2
La classe A2 comprende ancoraggi strutturali progettati per
essere fissati a tetti inclinati

Generalità
Il dispositivo di ancoraggio è definitivo dalla norma europea EN-795 (classe A2)

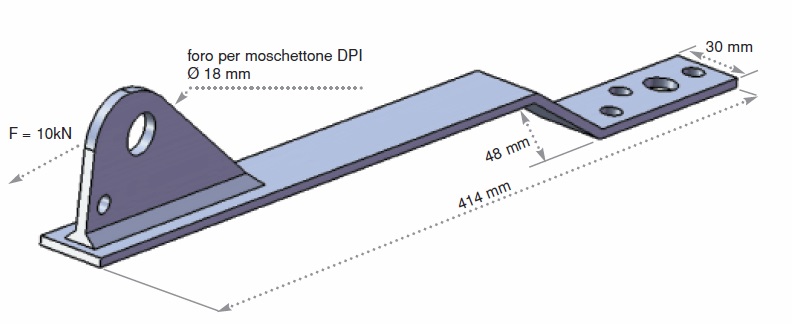

AT-100-2

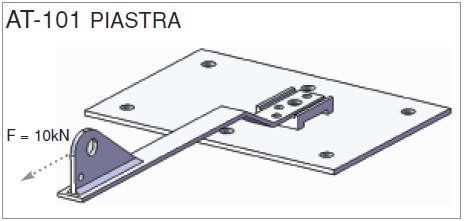

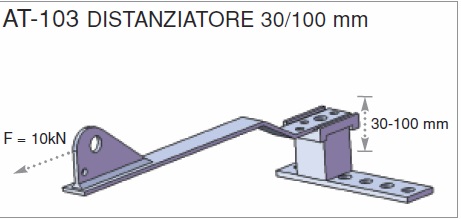

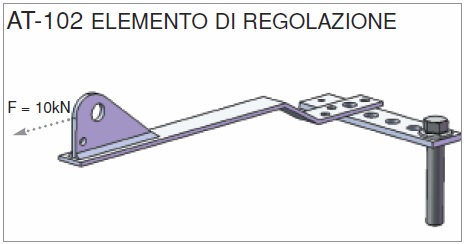

Accessori

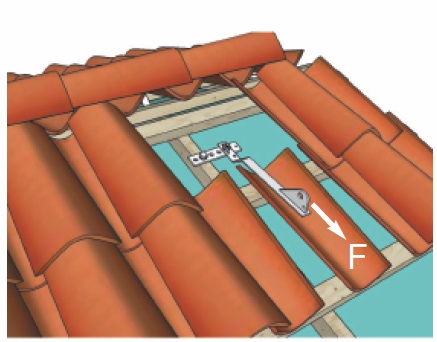

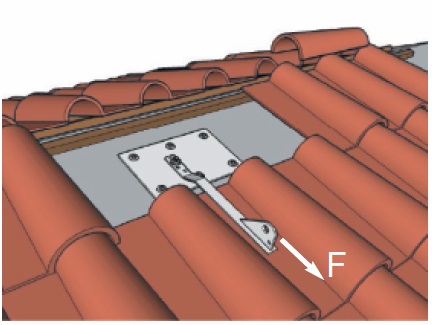

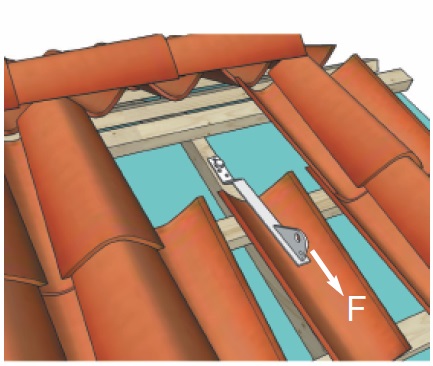

Esempi di ancoraggio sottocoppo

L’ancoraggio AT-100 si usa come ancoraggio principale o come ancoraggio di deviazione per ridurre l’effetto pendolo.

  • La struttura deve essere verificata da professionista. R = 10 kN
  • La forza derivata dalla caduta deveessere applicata in direzione dell’asse maggiore dell’ancoraggio.
  • E’ compito e responsabilità dell’installatore verificare che l’ancoraggio sia correttamente fissato, così come indicato nella norma EN-795
  • Per la sua conformazione l’ancoraggio AT-100 può essere inserito tra i coppi senza necessità di forarli.

F = 10 kN nel senso della possibile caduta
